【產品簡介】

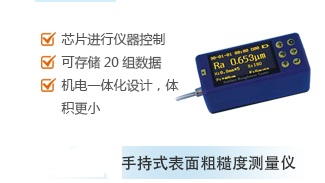

便攜式粗糙度儀是我公司精心研制的升級產品，該產品采用好的處理器、2.7寸OLED顯示屏，顯著提升了用戶精準粗糙度測試的體驗，硬件設計精巧、數據處理速率高、保護措施完善，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它大量程設計，可滿足各類用戶的需求，通過MICRO-USB接口或標準藍牙模塊及SD存儲卡，可實現無線遙控啟動、測量；支持現場藍牙打印機無線通訊，通過PC海量存儲數據。被廣泛地應用于各種精密金屬加工制造工藝環節的質量控制，是提高生產合格率、節約成本專業精密儀器。
【主要特點】
● 28個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、 R3z、Rmax、RPc、Rmr, Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0；
● 采用320μm大量程高精度電感傳感器；
● 具有RC、PC-RC、GAUSS、D-P四種濾波方式；
● 兼容ISO、DIN、ANSI、JIS四種標準；
● 采用2.7寸超大屏幕128×64點陣OLED顯示屏，無需背光，無死角，可顯示全部參數、輪廓圖形和中英文菜單；
● 采用當今主流芯片進行儀器控制和數據處理；
● 內置存儲器可存儲20組測量的完整數據；
● 外置SD卡可擴充海量存儲數據；
● 內置無線遙控模塊，可遙控測量；
● 內置標準藍牙模塊，可無線連接藍牙打印機，打印全部參數及輪廓圖形；
● 內置標準MICRO-USB接口，與PC機進行通訊，采用專用軟件對測量結果進行分析與管理；
● 內置鋰聚合物充電電池及充電保護電路；
● 機電一體化設計，體積更小，攜帶方便；
● 具備自動關機的節電功能，各項操作均有提示信息；
● 配件齊全，可選配曲面傳感器、深槽傳感器、小孔傳感器、極小孔傳感器、齒面傳感器、小立柱、微調平臺、加長桿、側向轉接桿等附件；
● 通訊存儲：可存儲20組測量的完整數據，MICRO-USB接口；
● 機電一體化設計，體積更小；
● 具有自動關機及各種操作提示信息。
【技術參數】
|
項目 |
anyuan436 |
|
|
測量范圍 |
Z軸（垂直） |
320μm(Ra=30μm) |
|
X軸（水平） |
17.5mm |
|
|
分辨率 |
Z軸（垂直） |
0．01μm/±20μm |
|
0．02μm/±40μm |
||
|
0．04μm/±80μm |
||
|
0．08μm/±160μm |
||
|
測量項目 |
參數 |
Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、 Rmr、Rku、RΔa、RΔq、Rδc、Ry； Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0； |
|
標準 |
ISO,ANSI,DIN,JIS |
|
|
圖形 |
粗糙度輪廓，支承率曲線，直接輪廓 |
|
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
取樣長度(lr) |
0.25,0.8,2.5mm |
|
|
評定長度（ln） |
Ln= lr×n n=1~5 |
|
|
傳感器 |
測量原理 |
位移式差動電感 |
|
觸針 |
天然金剛石，90錐角，5μm針尖半徑 |
|
|
測力 |
<4mN |
|
|
導頭 |
紅寶石，滑行方向半徑40mm |
|
|
滑行速度 |
lr=0.25 ,Vt=0.15mm/s |
|
|
lr=0.8, Vt=0. 5mm/s |
||
|
lr=2. 5, Vt=1mm/s |
||
|
返回 Vt=1mm/s |
||
|
示值誤差 |
不大于±10% |
|
|
示值變動性 |
不大于6% |
|
|
電源 |
內置鋰聚合物充電電池，用8.4V,800mA充電器充電 |
|
|
外形尺寸 |
112×50×47mm |
|
|
重量 |
約360g |
|
|
標準配置 |
主機、標準傳感器、多刻線樣板、樣板支架、活動支架，遙控器、電源適配器、儀器箱 |
|
|
選配件 |
可選配:簡易平臺 |
|
