一、應用范圍

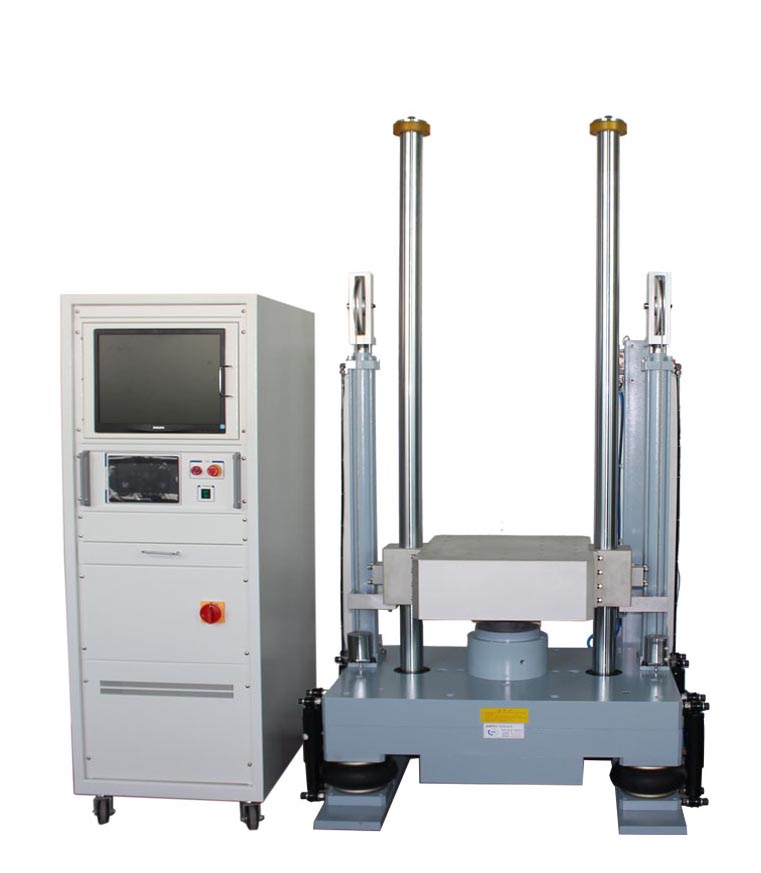

AY系列機械式沖擊試驗機主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸等領域的抗沖擊試驗。通過選擇不同的波形發生器，可以進行半正弦波、后峰鋸齒波或方波等沖擊試驗。
設備滿足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等測試規范
二、產品特點
1、采用液壓提升，高壓油液制動的自由跌落式沖擊機，
2、采用氣液增壓、強力摩擦抱閘防二次沖擊制動功能；
3、沖擊測量儀：單通道數據采集，可以同時進行兩個通道的加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能。
4、采用橡膠模塊，產生廣范的任意作用時間之半正弦波脈沖。
5、可做包裝箱的等效落下試驗。
三、技術參數
沖擊機主要參數
工作平臺
1000×1000 mm
最大負載
200KG
峰值加速度
半正弦波 30--500G
后峰鋸齒波：30—100G（選購）
梯形波：30-100G（選購）
脈沖持續時間
半正弦：2---60 ms
后峰鋸齒波：6—18ms（選購）
梯形波：6—12ms（需選購）
加速度允差
≤10%內
速度變化量
≤10%內
臺面橫向比
≤10%內
設備尺寸
150×130×260Cm
設備總量
4200 kg
測量系統
輸入通道
2通道，支持電壓、IEPE信號直接接入
采樣頻率
高至1MHz
脈沖持續時間
0.1—100ms
最大加速度
10000G
通訊接口
USB2.0
電壓范圍
-10VPEAK~+10 VPEAK
支持標準
國標，國軍標，ISO，MIL-STD-810, 用戶自定義
操作系統
Microsoft Windows 10
分析功能
沖擊測量分析、沖擊響應譜分析、脈沖分析、沖擊損壞邊界分析、輔助的力變形、沖擊響應時域計算、FFT分析等
系統加速度傳感器
品牌
AY
型號
23108
輸出方式
電荷式
靈敏度
3.93pC/g
頻率范圍
0.5---12KHz
加速度范圍
±2500G
工作環境
-40~+160℃
其他說明
電源
AC3相380V±10％5KVA
壓縮空氣
0.5-0.8Mpa
溫度
RT～40℃
濕度
25℃＜85RH％
安全性
平均無故障率≥5000小時；
半正弦波形發生器連續使用不小于8000次,
在干凈、常溫環境下的存儲時間不小于5年
適用標準
GB2423.5、GJB150.18、GJB360.23、IEC68-2-27、 MIL—STD202F、MIL-STD810B、GB/T18287等
檢定標準
JG541-2005
