一、應用范圍
振動測試就是激勵或沖擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗的應用范圍極為廣泛，從電路板、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品。為您提供整個激振和測試方案，并根據國家和國際標準，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，為您證明產品的品質。
二、產品特點：
1.高性能與可靠性
閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的可靠性和高精度。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。
2.操作簡捷
基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向導和測試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。
3.強大的功能與靈活性
振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控制器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。
4.試驗安全性
控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試
5.測試報告生成
支持一鍵快速生成word 格式或PDF 格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。
三、設備技術參數
|

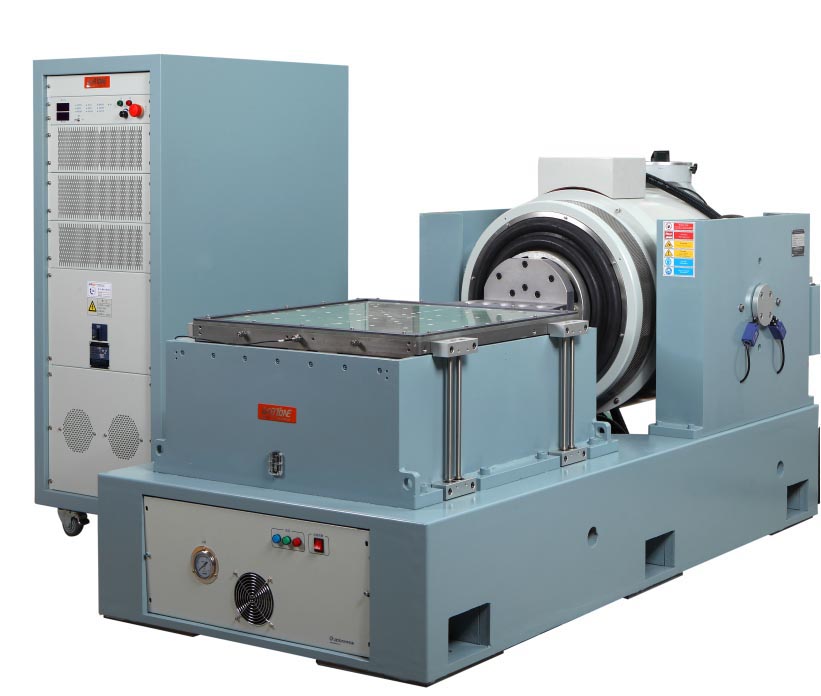

AY5000-50電磁式激振發生器參數 |
|
|
最大正弦激振力 |
5000Kg.f peak |
|
最大隨機激振力 |
5000Kg.f r.ms |
|
最大沖擊激振力 |
10000Kg.f peak |
|
頻率范圍 |
1～2800 Hz |
|
最大位移 |
51 mm p-p |
|
最大速度 |
2m/s |
|
最大加速度 |
100G(980 m/s2) |
|
一階諧振頻率： |
2300 Hz±5% |
|
最大負載： |
1000 kg |
|
隔振頻率： |
2.5 Hz |
|
動圈直徑： |
Ф440 mm |
|
動圈重量： |
50kg |
|
漏磁 |
＜1mST(10gauss) |
|
容許偏心力矩 |
＞500N.m |
|
設備尺寸 |
1580mm×1180mm×1290mm（不含垂直擴展臺） |
|
設備重量 |
4900 kg |
|
LA50K 數字式開關功率放大器 |
|
|
輸出功率 |
50KVA |
|
輸出電壓： |
110Vrms |
|
輸出電流： |
550Arms |
|
轉換效率 |
＞90% |
|
信噪比： |
≥65dB |
|
功放尺寸 |
600mm×900mm×2040mm |
|
伺服保護系統 |
|
|
保護功能: |
溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控制電源、邏輯故障、輸入缺相等 |
|
數字振動控制器VCS-2 |
|
|
硬件配置： |
2個同步輸入通道,1個輸出通道 |
|
控制功能模塊 |
正弦、隨機、典型沖擊、 |
|
控制電腦 |
原裝品牌電腦配液晶顯示器 |
|
軟件 |
中/英文操作，可進行時域和頻域分析，信號源、正弦掃頻分析等。可自動生成WORD試驗報告，信號與數據的顯示、存儲、設置測試參數和分析功能。 |
|
系統加速規LTE |
頻率范圍：1—12000Hz 靈敏度：50mv/g 溫度范圍：-24 - 250℃ |
|
VT60垂直擴展臺面 |
|
|
材 質： |
鋁合金，表面硬質處理 |
|
臺面尺寸 |
600×600 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不銹鋼螺套，經久耐磨 |
|
上限使用頻率 |
2000 Hz |
|
重 量： |
約35Kg |
|
VT120垂直擴展臺面 |
|
|
材 質： |
鋁合金，表面硬質處理 |
|
臺面尺寸 |
1200×1200 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不銹鋼螺套，經久耐磨 |
|
上限使用頻率 |
500 Hz |
|
重 量： |
約165Kg |
|
H120水平油膜滑臺 |
|
|
材 質 |
鋁合金，表面硬質處理 |
|
臺面尺寸 |
1200×1200 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不銹鋼螺套，經久耐磨 |
|
上限使用頻率 |
2000 Hz |
|
重 量 |
約232Kg 不含連接頭/隔熱板 |
|
BL-5000冷卻風機 |
|
|
風機功率： |
15KW |
|
風機流量： |
1.2m3/s |
|
風機風壓： |
6.5kpa |
|
電氣要求： |
|
|
電源 |
AC3相380V/50Hz，，75 KVA |
|
壓縮空氣 |
0.6Mpa |
|
接地電阻 |
≤4Ω |
